취급품목>LG산전>계폐기

GMC-9~85(중·소용량)

◆

세계 최고의 개폐수명
최적의 설계구조를 통하여 전기적·기계적수명을 세계 최고 수준으로 향상하였습니다.

◆

사용이 편리하고 안전한 구조
전자접촉기 및 열동형 과부하 계전기에 접촉방지용 안전커버(Finger-proof) 설치가 가능합니다.(Option)

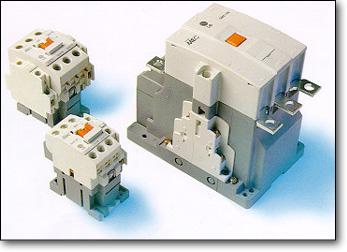

GMC 전자개폐기

◆

3개 Frame size
전자접촉기 및 열동형 과부하계전기의 외형 크기별 Model수가 3 Framesize로 되어있습니다.

◆

접촉기와 직결 가능한 열동형 과부하 계전기
접촉기에 열동형 과부하계전기 연결시 별도의 연결자없이 전자접촉기에 직결로 연결이 가능합니다.

◆

조작코일의 공용화
22AF( GMC(D)-9, 12, 18, 22)과 40AF( GMC(D)-32, 40) 제품에 동일한 조작코일을 사용하여 상호 호환 사용이 가능합니다.

◆

부속장치의 공용화
중·소용량 전Frame(9~85A)에 걸쳐서 보조접점 유닛을 공용화하였습니다.
중·소용량 전Frame(9~85A)에 걸쳐서 인터록 유닛을 공용화하였습니다.

◆

다양한 설치방식
나사 부착과 DIN규격 35mm 표준 레일설치가 가능합니다.

GMC-100~800(대용량)

◆

조작전압의 Free Voltage화
절대 다수의 사용전압을 차지하고 있는 100~220V를 겸용화하여 조작전압의 교류,직류 및 50/60Hz를 공용으로 사용할수 있도록 설계되었습니다. (적용 Type : GMC-100 ~ 400)

◆

Coil Unit의 신뢰성 향상
기존제품의 가장 문제점인 전자파 및 Surge에 의한 Coil Unit의 소손을 극소화 할 수 있도록 전자 회로부를 개선 하였으며, EMC 시험을 실시하여 신뢰성을 검증 받았습니다.
*시험기관: 한국토킨
*인증기관 : 정보통신부, FCC(미국), TUV(독일), GOST(러시아) VCCI(독일)

◆

교체가 쉬운 조작코일
카세트 방식의 코일 유닛 사용으로 접촉기 부착상태에서 조작코일만 교체 및 분리가 가능합니다.

◆

취급의 편리성
기존의 SMC, CH-series와의 부착 호환이 가능합니다.
보조접점 유닛의 공용화 사용이 가능합니다.

◆

표준형·가역형

형 명						정격전류(A)
표 준 형				가 역 형		AC3급
접촉기		개폐기	상입형	접촉기	개폐기	220V	440V
교류조작형	직류조작형	개폐기	상입형	접촉기	개폐기	220V	440V
GMC-9	GMD-9	GMS-9	GMW-9	GMC-9R	GMS-9R	11	7
GMC-12	GMD-12	GMS-12	GMW-12	GMC-12R	GMS-12R	13	9
GMC-18	GMD-18	GMS-18	GMW-18	GMC-18R	GMS-18R	18	13
GMC-22	GMD-22	GMS-22	GMW-22	GMC-22R	GMS-22R	20	20
GMC-32	GMD-32	GMS-32	GMW-32	GMC-32R	GMS-32R	26	25
GMC-40	GMD-40	GMS-40	GMW-40	GMC-40R	GMS-40R	35	32
GMC-50	GMD-50	GMS-50	GMW-50	GMC-50R	GMS-50R	50	48
GMC-65	GMD-65	GMS-65	GMW-65	GMC-65R	GMS-65R	65	65
GMC-75	GMD-75	GMS-75	GMW-75	GMC-75R	GMS-75R	75	75
GMC-85	GMD-85	GMS-85	GMW-85	GMC-85R	GMS-85R	80	80
GMC-100	GMC-100	GMS-100	GMW-100	GMC-100R	GMS-100R	100	100
GMC-125	GMC-125	GMS-125	GMW-125	GMC-125R	GMS-125R	125	125
GMC-150	GMC-150	GMS-150	GMW-150	GMC-150R	GMS-150R	150	150
GMC-180	GMC-180	GMS-180	GMW-180	GMC-180R	GMS-180R	180	180
GMC-220	GMC-220	GMS-220	GMW-220	GMC-220R	GMS-220R	220	220
GMC-300	GMC-300	GMS-300	-	GMC-300R	GMS-300R	300	300
GMC-400	GMC-400	GMS-400	-	GMC-400R	GMS-400R	400	400
GMC-600	GMC-600	GMS-600	-	-	-	630	630
GMC-800	GMC-800	GMS-800	-	-	-	800	800

◆

열동형 과부하 계전기

과부하계전기 형명		적용	개폐기 형명		정격전류	비 고
일반형	결상보호형	전자접촉기	일반형	결상보호형	정격전류	비 고
GTH-22	GTK-22	GMC-9	GMS-9	GMS-9K	0.1~22	- 일반형 ·기본 : 2P ·선택 : 3P -결상보호형 ·기본 : 3P
		GMC-12	GMS-12	GMS-12K
		GMC-18	GMS-18	GMS-18K
		GMC-22	GMS-22	GMS-22K
GTH-40	GTK-40	GMC-32	GMS-32	GMS-32K	4~40
GTH-40	GTK-40	GMC-40	GMS-40	GMS-40K	4~40
GTH-85	GTK-85	GMC-50	GMS-50	GMS-50K	7~85
		GMC-65	GMS-65	GMS-65K
		GMC-75	GMS-75	GMS-75K
		GMC-85	GMS-85	GMS-85K
GTH-100	GTK-100	GMC-100	GMS-100	GMS-100K	34~125
GTH-150	GTK-150	GMC-125	GMS-125	GMS-125K	34~150
GTH-150	GTK-150	GMC-150	GMS-150	GMS-150K	34~150
GTH-220	GTK-220	GMC-180	GMS-180	GMS-180K	65~240
GTH-220	GTK-220	GMC-220	GMS-220	GMS-220K	65~240
GTH-400	GTK-400	GMC-300	GMS-300	GMS-300K	85~400
GTH-400	GTK-400	GMC-400	GMS-400	GMS-400K	85~400
GTH-600	GTK-600	GMC-600	GMS-600	GMS-600K	200~800
GTH-600	GTK-600	GMC-800	GMS-800	GMS-800K	200~800

◆

보조 계전기

조 작 전 압		접점수	접점 구성		비 고
AC형	DC형	접점수	a	b	비 고
GMR-4-40	GMR-4D-40	4	4	-	- 조작 전압(V) ·AC형: ① 60Hz 24,48,110,120,208,220, 240,277,380,440,480,600 ② 50Hz 24,42,48,100,110,220,240, 380,400,415,440,500,550 ·DC형 : 12,24,48,60,80,100,110,125, 200,220,250
GMR-4-31	GMR-4D-31		3	1
GMR-4-22	GMR-4D-22		2	2
GMR-4-13	GMR-4D-13		1	3
GMR-4-04	GMR-4D-04		-	4
GMR-6-60	GMR-6D-60	6	6	-
GMR-6-51	GMR-6D-51		5	1
GMR-6-42	GMR-6D-42		4	2
GMR-6-33	GMR-6D-33		3	3
GMR-6-24	GMR-6D-24		2	4
GMR-8-80	GMR-8D-80	8	8	-
GMR-8-71	GMR-8D-71		7	1
GMR-8-62	GMR-8D-62		6	2
GMR-8-53	GMR-8D-53		5	3
GMR-8-44	GMR-8D-44		4	4
