INVERTER

◆

범용 인버터
- 0.75 - 3.7kW , 3상 200 / 400 Voltage 계열
- CE, UL, cUL 규격에 만족
- Digital MMI, Trip-less 운전
- 최단/최적 가속 , 감속 기능
- 0.5Hz에서 150% Torque 출력
- 보호 등급 : IP00
- 초소형 사이즈 (기존모델 iG시리즈 대비 1/2)
- 다양한 기능과 안정된 운전
- RS232/RS485 기본 내장
- 편리한 취부 : DIN rail사용 가능 (옵션)
- 원격조작 : 로더 고정용 커버, 리모트 케이블 (옵션)
- PID제어 기능 내장
- 다단속도 및 다단가감속 시간 최대8단까지 설정 가능
- 다기능 입력, 출력
- 단자 (입력 : 20가지 기능, 출력 : 16가지 기능)
- 자동 토오크 부스트
- 캐리어 주파수 가변 : 1 ~ 10kHz

iG5

iS5

2 0 0 V 급	형 명				SV008iG5-2 / 2F	SV015iG5-2	SV022iG5-2	SV037iG5-2
	최대적용모터		[HP]		1	2	3	5
			[kW]		0.75	1.5	2.2	3.7
	출력정격		정격 용량[kVA]		1.9	3.0	4.5	6.1
			정격 전류[A]		5	8	12	16
			출력 주파수		0 ~ 400 Hz
			출력 전압		3상 200 ~ 230 V
	입력정격		전압		3상 200 ~ 230 V (± 10 %)
			주파수		50 ~ 60 Hz (± 5 %)
	인버터 중량(kg)				1.7 / 1.2	1.8	2.1	2.2
4 0 0 V 급	형 명				SV008iG5-4	SV015iG5-4	SV022iG5-4	SV037iG5-4
	최대적용모터		[HP]		1	2	3	5
			[kW]		0.75	1.5	2.2	3.7
	출력정격		용량[kVA]		1.9	3.0	4.5	6.1
			정격 전류[A]		2.5	4	6	8
			출력 주파수		0 ~ 400 Hz
			출력 전압		3상 380 ~ 460 V
	입력정격		전압		3상 380 ~ 460 V (± 10 %)
			주파수		50 ~ 60 Hz (± 5 %)
	인버터 중량(kg)				1.7	1.8	2.1	2.2
제 　 어	제어 방식				V/F 제어
	주파수 설정 분해능				디지털 지령:0.01Hz(100 Hz미만), 0.1Hz(100Hz이상) 아날로그 지령:0.03 Hz / 60 Hz
	주파수 정도				디지털 : 최대 출력 주파수의 0.01 % 아날로그 : 최대 출력 주파수의 0.1 %
	V/F 비				리니어, 2승 저감, User V/F
	과부하 내량				150 % 1분 (반한시 특성)
	토크 부스트				수동 토크 부스트(0 ~ 15 % 설정),자동 토크 부스트
운 　 전	운전 방식				로더 / 단자대 / 통신 운전 선택 가능
	주파수 설정				아날로그 : 0 ~ 10V / 4 ~ 20 mA 디지털 : 로더 사용
	입력신호	시동 신호			정회전,역회전
		다단속 선택			최대 8 속 설정 가능(다기능 단자대 이용)
		다단 가감속 시간 선택			~ 6,000초, 각각 8종류까지 설정, 선택 가능 (다기능 단자대 이용) 가감속 패턴 : 리니어, U자, S자 선택 가능
		비상 정지			인버터 출력을 순시 차단
		조그			조그 운전
		고장 리셋			보호 기능 동작시 트립상태 해제
	출력신호	운전 상태			주파수 검출,과부하 경보,스톨중,과전압,저전압,인버터 과열 운전중,정지중,정속중, 속도 써치중
		고장 출력			접점 출력(30A,30C,30B) ? AC250V 1A,DC30V 1A
		표시계			출력 주파수,출력 전류,출력 전압,직류 전압중 1종류 선택 펄스 출력 500Hz, 출력 전압 0 ~ 10V
	운전 기능				직류 제동,주파수 리미트,주파수 점프,제2기능,슬립 보상,정역회전 방지 자동 재시동, PID 제어
보 호 기 능	인버터 트립				과전압,저전압,과전류, 인버터 과열,전동기 과열, 출력 결상,입력 결상 입출력 오배선, 과부하 보호, 통신 오류,속도 지령 상실,하드웨어 이상
	인버터 경보				스톨 방지,과부하 경보
	순시 정전				15 msec 이하: 운전 계속, 15 msec 이상: 자동 재시동 가능
표 시	로더			운전 정보	출력 주파수,출력 전류,출력 전압,주파수 설정값,운전 속도,직류 전압
				트립 정보	보호 기능 동작시 이상 내용을 표시,고장 이력 5회분 기억
사 용 환 경	주위 온도				-10 ℃ ~ 40 ℃
	보존 온도				-20 ℃ ~ 65 ℃
	주위 습도				상대 습도90 % RH 이하(이슬 맺힘 현상 없을 것)
	고도·진동				1,000 m 이하 · 5.9m/sec²(=0.6g) 이하
	주위 환경				실내에 부식성 가스,인화성 가스,오일 미스트,먼지 등이 없을 것
냉각 방식					강제 풍냉

iG5

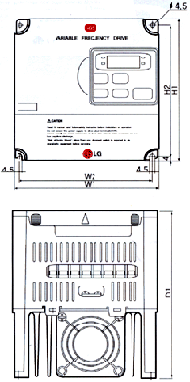

SV008~075iS5 (200/400V)

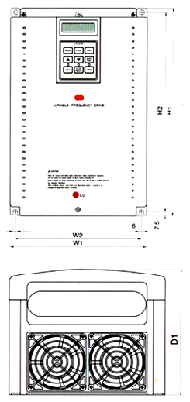

SV110~220iS5 (200/400V)

(1) (2)
