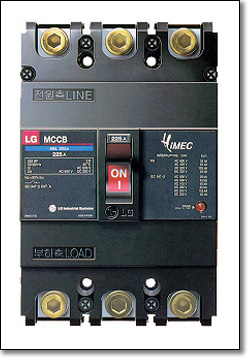

Hi-MEC 시리즈 (30AF ~ 225AF)
|
|
|
◆
|
누전차단기와 배선용차단기의 동일 Size
화
동일 Frame에서 누전차단기와 배선용차단기의 Size가 동일하므로
1:1호환이 가능하여, 패널 구성이 용이하며 교체 및 보수가 편리합니다.
|
|
◆
|
차단용량
증대
차단용량을 기존 제품에 비해 약 20~100%
격상함. |
|
◆
|
동작상태 식별 용이
차단기의 동작상태인 ON(켜짐), OFF(꺼짐), TRIP 상태를 핸들의 위치와 색상 및
문자로 표시함으로써 육안으로 쉽게 식별 가능합니다.
|
|
◆
|
치수 통일화, 패널 설계
표준화
단자높이 : 24mm로 통일
패널 커버 절단 치수 :
52mm로 통일
|
|
|
|
Hi-MEC MCCB,
Meta-MEC MCCB
|
|
Meta-MEC 시리즈 (400AF ~ 800AF) |
|
◆
|
정격전류 변경 가능
정격전류를 변경할 수 있는 Rating Plug를 사용자가 쉽게 교체할 수 있어
동일
프레임에서 정격전류의 교체가 가능합니다.
|
|
◆
|
편리한 부속장치 취부 및
교체
보조커버의 사용과 부속장치의 카세트화로 사용자가 쉽게 부속장치를
취부하고 교체할 수 있으며, 장착할 수 있는 내부 부속장치의 수를
증대시켰습니다.
|
|
◆
|
순시 동작특성 조정
순시특성이 고정되어 있는 일반형 제품과 별개로 순시특성을 조정할 수 있는 순시 조정형 제품
추가로 필요에 따라 사용자가 직접 순시 트립 전류를 조정하여 사용할 수 있습니다. |
|
◆
|
외형 크기의 합리화
배선용차단기와 누전차단기의
크기 동일화.
동일 AF에서 경제형, 표준형, 고차단형, 한류형 크기 동일화. |
|
◆
|
차단용량 증대
기존 제품에 비해 차단용량
5~20% 향상. |
|
|
|
◆
|
일반형 배선용차단기 (표준형) |
|
|
|
Frame(AF) |
극수 |
MCCB |
ELB |
정격전류(A) |
정격차단전류(kA) |
감도전류 |
|
220V |
460V |
600V |
(mA) |
|
30 |
2 |
ABS-32a |
|
5, 10, 15, 20, 30 |
10 |
5 |
2.5 |
30, 100/200/500 |
|
3 |
ABS-33a |
EBS-33 |
|
50 |
2 |
ABS-52a |
|
5, 10, 15, 20, 30, 40 50 |
25 |
10 |
5 |
30, 100/200/500 |
|
3 |
ABS-53a |
EBS-53 |
|
4 |
ABS-54a |
|
|
60 |
2 |
ABS-62a |
|
60 |
25 |
10 |
5 |
30, 100/200/500 |
|
3 |
ABS-63a |
EBS-63 |
|
4 |
ABS-64a |
|
|
100 |
2 |
ABS-102a |
|
15, 20, 30, 40, 50 60 ,75, 100 |
25 |
14 |
7.5 |
30, 100/200/500 |
|
3 |
ABS-103a |
EBS-103 |
|
4 |
ABS-104a |
|
|
225 |
2 |
ABS-202a |
|
125, 150, 175, 200, 225 |
25 |
14 |
7.5 |
30, 100/200/500 |
|
3 |
ABS-203a |
EBS-203 |
|
4 |
ABS-204a |
|
|
400 |
2 |
ABS-402a |
|
250, 300, 350, 400 |
50 |
35 |
22 |
30, 100/200/500 |
|
3 |
ABS-403a |
EBS-403 |
|
4 |
ABS-404a |
|
|
600 |
2 |
ABS-602a |
|
500, 600 |
100 |
50 |
35 |
30, 100/200/500 |
|
3 |
ABS-603a |
EBS-603 |
|
4 |
ABS-604a |
|
|
800 |
2 |
ABS-802a |
|
700, 800 |
100 |
50 |
35 |
30, 100/200/500 |
|
3 |
ABS-803a |
EBS-803 |
|
4 |
ABS-804a |
|
|
1000 |
3 |
ABS-1003 |
1003SGR |
1000 |
100(125) |
65(85) |
45 |
30, 100/200/500 |
|
4 |
ABS-1004 |
|
|
1200 |
3 |
ABS-1203 |
1203SGR |
1200 |
100(125) |
65(85) |
45 |
30, 100/200/500 |
|
4 |
ABS-1204 |
|
|
|
|
|
|
◆
|
일반형 배선용차단기
(경제형) |
|
|
|
Frame(AF) |
극수 |
MCCB |
ELB |
정격전류(A) |
정격차단전류(kA) |
감도전류 |
|
220V |
460V |
600V |
(mA) |
|
30 |
2 |
ABE-32 |
|
3, 5, 10, 15, 20, 30 |
2.5 |
1.5 |
- |
|
|
3 |
ABE-33 |
|
|
50 |
2 |
ABE-52a |
|
5, 10, 15, 20, 30, 40, 50 |
10 |
5 |
2.5 |
30, 100/200/500 |
|
3 |
ABE-53a |
EBE-53 |
|
4 |
ABE-54a |
|
|
60 |
2 |
ABE-62a |
|
60 |
10 |
5 |
2.5 |
30, 100/200/500 |
|
3 |
ABE-63a |
EBE-63 |
|
100 |
2 |
ABE-102a |
EBE-102 |
5, 10, 15, 20, 30, 40 50, 60, 75, 100 |
25 |
10 |
5 |
30, 100/200/500 |
|
3 |
ABE-103a |
EBE-103 |
|
4 |
ABE-104a |
|
|
225 |
2 |
ABE-202a |
|
125, 150, 175, 200, 225 |
18 |
10 |
7.5 |
30, 100/200/500 |
|
3 |
ABE-203a |
EBE-203 |
|
4 |
ABE-204a |
|
|
400 |
2 |
ABE-402a |
|
250, 300, 350, 400 |
35 |
25 |
18 |
30, 100/200/500 |
|
3 |
ABE-403a |
EBE-403 |
|
4 |
ABE-404a |
|
|
600 |
2 |
ABE-602a |
|
500, 600 |
50 |
35 |
22 |
30, 100/200/500 |
|
3 |
ABE-603a |
EBE-603 |
|
4 |
ABE-604a |
|
|
800 |
2 |
ABE-802a |
|
700, 800 |
50 |
35 |
22 |
30, 100/200/500 |
|
3 |
ABE-803a |
EBE-803 |
|
4 |
ABE-804a |
|
|
|
|
|
|
◆
|
일반형 배선용차단기
(고차단형) |
|
|
|
Frame(AF) |
극수 |
MCCB |
ELB |
정격전류(A) |
정격차단전류(kA) |
감도전류 |
|
220V |
460V |
600V |
(mA) |
|
30 |
2 |
ABH-32 |
|
5, 10, 15, 20, 30 |
25 |
10 |
5 |
30, 100/200/500 |
|
3 |
ABH-33 |
EBH-33 |
|
50 |
2 |
ABH-52a |
|
15, 20, 30, 40, 50 |
25 |
14 |
7.5 |
30, 100/200/500 |
|
3 |
ABH-53a |
EBH-53 |
|
4 |
ABH-54a |
|
|
100 |
2 |
ABH-102a |
|
15, 20, 30, 40, 50, 60 75, 100 |
30 |
18 |
14 |
30, 100/200/500 |
|
3 |
ABH-103a |
EBH-103 |
|
4 |
ABH-104a |
|
|
225 |
2 |
ABH-202a |
|
125, 150, 175, 200 225 |
85 |
42 |
25 |
30, 100/200/500 |
|
3 |
ABH-203a |
EBH-203 |
|
4 |
ABH-204a |
|
|
400 |
2 |
ABH-402a |
|
250, 300, 350, 400 |
85 |
50 |
30 |
- |
|
3 |
ABH-403a |
|
|
4 |
ABH-404a |
|
|
|
|
|
|
◆
|
일반형 배선용차단기
(한류형) |
|
|
|
Frame(AF) |
극수 |
MCCB |
ELB |
정격전류(A) |
정격차단전류(kA) |
감도전류 |
|
220V |
460V |
600V |
(mA) |
|
50 |
2 |
ABL-52a |
|
15, 20, 30, 40, 50 |
100 |
65 |
35 |
30, 100/200/500 |
|
3 |
ABL-53a |
EBL-53 |
|
4 |
ABL-54a |
|
|
100 |
2 |
ABL-102a |
|
15, 20, 30, 40, 50, 60 75, 100 |
100 |
65 |
35 |
30, 100/200/500 |
|
3 |
ABL-103a |
EBL-103 |
|
4 |
ABL-104a |
|
|
225 |
2 |
ABL-202a |
|
125, 150, 175, 200 225 |
125 |
65 |
35 |
30, 100/200/500 |
|
3 |
ABL-203a |
EBL-203 |
|
4 |
ABL-204a |
|
|
400 |
2 |
ABL-402a |
|
250, 300, 350, 400 |
125 |
65 |
35 |
30, 100/200/500 |
|
3 |
ABL-403a |
EBL-403 |
|
4 |
ABL-404a |
|
|
600 |
2 |
ABL-602a |
|
500, 600 |
125 |
65 |
42 |
30, 100/200/500 |
|
3 |
ABL-603a |
EBL-603 |
|
4 |
ABL-604a |
|
|
800 |
2 |
ABL-802a |
|
700, 800 |
125 |
65 |
42 |
30, 100/200/500 |
|
3 |
ABL-803a |
EBL-803 |
|
4 |
ABL-804a |
|
|
1000 |
3 |
ABL-1003 |
|
1000 |
125 |
85 |
65 |
- |
|
4 |
ABL-1004 |
|
|
1200 |
3 |
ABL-1203 |
|
1200 |
125 |
65 |
65 |
- |
|
4 |
ABL-1204 |
|
|
|
|
|
|
◆
|
순시차단식 배선용차단기 |
|
|
|
|
Frame(AF) |
MCCB |
최대통전전류(A) |
정격전류(A) |
정격차단전류(kA) |
|
220V |
460V |
600V |
|
100 |
ABL-103aIN |
6~100 |
10~20 …‥ 650~1300 |
100 |
65 |
35 |
|
225 |
ABL-203aIN |
180~225 |
300~600 ‥‥ 1350~2900 |
125 |
65 |
35 |
|
400 |
ABL-403aIN |
400 |
1200~3000 ‥ 1600~4000 |
125 |
65 |
35 |
|
600 |
ABL-603aIN |
600 |
1500~3750 ‥ 2400~6000 |
125 |
65 |
42 |
|
800 |
ABL-803aIN |
800 |
2800~7000, 3200~8000 |
125 |
65 |
42 |
|
|
|
|
|
|
◆
|
전자식 배선용차단기 |
|
|
|
|
Frame(AF) |
MCCB |
정격전류(A) |
정격차단전류(kA) |
|
220V |
460V |
600V |
|
800 |
ABS-803E |
400-450-500-600-700-800A 가조정 |
100 |
65 |
45 |
|
1200 |
ABS-1203E |
600-700-800-1000-1200A 가조정 |
100 |
65 |
45 |
|
|
|
|
