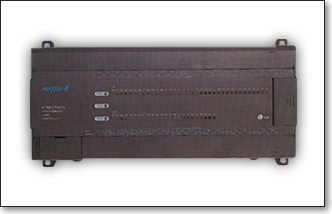

K80S
|
◆
|
소형 고기능 블럭 타입
본체 :
10, 20, 30, 40, 60점
증설 :
10점 |
K80S
|
|
◆
|
다양한 내장 기능으로 응용 범위 확장
고속
카운터 1점, 펄스 출력 1점
PID제어(최대
8루프), 펄스 캐치 8점
RS-232C인터 페이스
1채널 등
|
|
◆
|
다양한 특수 모듈 보유
아날로그
입,출력 모듈/Cnet 인터 페이스 모듈
아날로그
타이머 모듈/RTC팩/메모리팩
|
|
◆
|
RUN중 Edit기능
주)K7M-DRIOS(/DC). K7M-DTIOS
:RS232C
및 RS-485 동신 기능 내장 |
|
|
|
|
|
|
|
|
항 목
|
규 격 |
|
입 력
|
정격 전압
|
AC100~240(프리전압)
|
|
입력 전압
범위
|
AC85~264V
|
|
주파수
|
47~63Hz
|
|
입력 전류
|
*20/30Points
: 0.3/0.2A *40/60Points :
0.5/0.3A
|
|
돌입 전류
|
30A(전원 투입시)
|
|
누설 전류
|
30mA 이하(AC264V,
63Hz)
|
|
누설 전류
|
65% 이상
|
|
퓨즈
|
250VAC 2A,
UL 규격
|
|
순시 정전
허용 시간
|
20ms 이하
|
|
DC24V출력
|
출력 전류 |
0.2A
|
|
출력 전압
|
24V±10%(21.6~26.4V)
|
|
리플 노이즈 |
400mVp-p
|
|
과전류 전압
|
0.22~1.5A
|
|
|
|
|
◆K80S
Series
|
|
No
|
형 명
|
내 용
|
|
1
|
K7M-DR20S
|
기본유니트
|
입력(DC24V)12점/출력(RY) 8점,메모리가7K STEP
입력전원:AC100~240V(FREE전압)
증설
최대3단가능(단1/0 모듈은 2단)
처리속도:0.5us
|
|
2
|
K7M-DR30S
|
입력(DC24V)18점/출력(RY) 12점,메모리가7K STEP
입력전원:AC100~240V(FREE전압)
증설
최대3단가능(단1/0 모듈은 2단)
처리속도:0.5us
|
|
3
|
K7M-DR40S
|
입력(DC24V)24점/출력(RY) 16점,메모리가7K STEP
입력전원:AC100~240V(FREE전압)
증설
최대3단가능(단1/0 모듈은 2단)
처리속도:0.5us
|
|
4
|
K7M-DR60S
|
입력(DC24V)36점/출력(RY)24점,메모리가7K STEP
입력전원:AC100~240V(FREE전압)
증설
최대3단가능(단1/0 모듈은 2단)
처리속도:0.5us
|
|
5
|
G7E-GUEB
|
증설유니트
|
입력(DC24V)6점/출력(RY)4점
|
|
6
|
G7S-GUEC
|
이나로그유니트
|
아나로그 입력 2채널/아나로그 출력 1채널
아나로그 입력DC~10V,DC0~20mA
아나로그
출력DC0~20mA
|
|
7
|
G7L-CUEB
|
통신유니트
|
범용통신모듈(RS232C1채널,모뎀접속가능)
|
|
8
|
G7L-CUEC
|
범용통신모듈(RS232C1/RS422 1채널)
|
|
9
|
G7F-AT2A
|
아나로그타이머
유니트
|
아나로그 타이머 (4점)
|
|
10
|
K7M-DR10
|
|
입력 DC240 6점, 출력 Ry 4점
|
|
|
|
