취급품목>LG산전>PLC>K300S
|
|
|
(7)
|
|

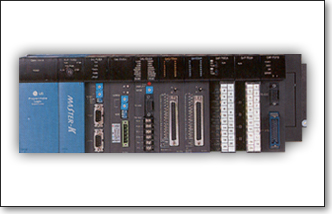

K300S
|
◆
|
입.출력 512점의 중/소규모 제어 |
K300S
|
|
◆
|
명령 처리 시간의 고속화(0.2㎲/스텝)
|
|
◆
|
RUN 중 프로그램 EDIT 기능
|
|
◆
|
입출력 점검 강제 On/Off 기능
|
|
◆
|
중.소규모의 제조라인 네트워크 구성가능
|
|
◆
|
다운 사이징화 및 고기능/고성능 실현 |
|
◆
|
다양한 특수 모듈 보유 아날로그 입출력, PID, 고속 카운터, 위치 결정등
|
|
◆
|
System 모니터 기능
|
|
|
|
|
|
|
입력형식
|
DC입력 |
|
형명 |
G4H-DT2A |
G4H-DR2A |
|
입력점수 |
8점 |
8점 |
|
정격입력전압 |
DC12V |
DC24V |
DC12V |
DC24V |
|
정격입력전류 |
5mA |
11mA |
5mA |
11mA
|
|
off 전압/전류 |
DC9.5V 이상 / 4.0mA 이상 |
|
on 전압/전류 |
DC6V 이하 / 1.0mA 이하 |
|
응답시간 |
off→on
|
10ms이하 |
|
on→off
|
10ms이하 |
|
공통방식 |
8점/1COM |
|
동작방식 |
LED 점등 |
|
절연방식 |
포토커플러 절연 |
|
소비전류 |
100mA |
100mA |
|
|
출력형식
|
트랜지스터 출력 |
릴레이 출력
|
|
형명 |
G4H-DT2A |
G4H-DR2A |
|
출력점수 |
8점 |
8점 |
|
정격부하전압 |
DC12/24V |
DC24/AC220V |
|
정격부하전류 |
0.5A/1점 3A/1COM |
2A/1점 5A/1COM |
|
응답시간 |
off→on
|
10ms이하 |
|
on→off
|
10ms이하 |
|
공통방식 |
8점/1COM |
|
동작방식 |
LED 점등 |
|
절연방식 |
포토커플러 절연 |
|
서지킬러 |
베리스터 |
- |
|
|
|
|
◆K300S
Series
|
|
No
|
신 형 명
|
개 요
|
변경전 형명
|
|
1
|
K4P-15AS
|
CPU
|
메모리용량:15K, 최대:512점
|
K4P-15AS
|
|
2
|
GM4-PA2A
|
전원모들
|
AC110V 입력
|
DC5V:5A
DC24V:0.7A
|
K4S-122S
|
|
3
|
GM4-PA2A
|
AC220V 입력
|
K4S-132S
|
|
4
|
GM4-PA1B
|
AC110V 입력
|
DC5V:3A
DC24V:0.5A
|
K4S-125S
|
|
5
|
GM4-PA2B
|
AC220V 입력
|
K4S-135S
|
|
6
|
GM4-B04M
|
기본ASE
|
4모듈 창작용
|
K4B-4MS
|
|
7
|
GM4-B06M
|
6모듈 창작용
|
K4B-6MS
|
|
8
|
GM4-B08M
|
8모듈 창작용
|
K4B-8MS
|
|
9
|
GM4-B012M
|
12모듈 창작용(증설이 않됨)
|
K4B-12MS
|
|
10
|
GM4-BO4E
|
증설BASE
|
4모듈 창작용
|
K4B-4ES
|
|
11
|
GM4-BO6E
|
6모듈 창작용
|
K4B-6ES
|
|
12
|
GM4-BO8E
|
8모듈 창작용
|
K4B-8ES
|
|
13
|
G4L-D22A
|
입력모듈
|
DC12/24V,입력16점(소스,싱크입력)
|
K4X-210S
|
|
14
|
G4L-D22B
|
DC12/24V,입력16점(소스,입력)
|
K4X-240S
|
|
15
|
G4L-D24A
|
DC12/24V,입력32점(소스,싱크입력)
|
K4X-310S
|
|
16
|
G4L-D24B
|
DC12/24V,입력32점(소스,입력)
|
K4X-340S
|
|
17
|
G4L-A1A
|
DC12/24V,입력16점
|
K4X-220S
|
|
18
|
G4L-A22A
|
DC12/24V,입력16점
|
K4Y-230S
|
|
19
|
G4Q-RY2A
|
출력모드
|
RELAY출력16점(2A용)
|
K4Y-201S
|
|
20
|
G4Q-TR2A
|
트랜지스터 출력16점(0.5A,싱크)
|
K4Y-203S
|
|
21
|
G4Q-TR4A
|
트랜지스터 출력16점(0.1A싱크)
|
K4Y-303S
|
|
22
|
G4Q-TR4B
|
트랜지스터 출력16점(0.1A소스)
|
K4Y-304S
|
|
23
|
G4Q-SS2A
|
트랜지스터 출력16점(1A,용)
|
K4Y-202S
|
|
24
|
G4Q-SS2B
|
트랜지스터 출력16점(0.6,용)
|
K4Y-205S
|
|
25
|
G4H-DR2A
|
혼합모듈
|
DC24V 입력 8점/릴레이 출력 8점
|
-
|
|
26
|
G4H-DT2A
|
DC24V 입력 8점/TR출력 8점
|
-
|
|
27
|
GM4-M032
|
메모리모듈
|
플래시 메모리내장(32Kstep)
|
K4M-32S
|
|
28
|
G4C-E041
|
증설CABLE
|
길이 0.4m
|
G4C-E041
|
|
29
|
G4C-E121
|
길이1.2m
|
G4C-E121
|
|
30
|
G4C-E301
|
길이 3m
|
G4C-E301
|
|
31
|
G4F-AD2A
|
A/D변환모듈
|
DC-5~+5,DC-10~+10V/DC-2Q~+20mA
4채널
|
K4F-AD2A
|
|
32
|
G4F-AD3A
|
DC 0~10V, 1~5V/DC 4~20mA, 8채널
|
K4F-AD3A
|
|
33
|
G4F-DA2A
|
D/A변환모듈
|
DC-5~+5V,DC4~20mA,4채널
|
K4F-DA1A
|
|
34
|
G4F-DA3V
|
DC-10~+10V,8채널
|
K4F-DV3A
|
|
35
|
G4F-DA2V
|
DC-10~+10V,4채널
|
K4F-DV2A
|
|
36
|
G4F-DA31
|
DC 4~+20mA,8채널
|
K4F-DI3A
|
|
37
|
G4F-
|
DC 4~+20mA, 4채널
|
K4F-DI2A
|
|
38
|
G4F-
|
고속카운터모듈
|
계수범위:0~16,777,215 50KHz,1채널
|
K4F-HSCA
|
|
39
|
G4F-
|
위치결정모듈
|
펄스출력(200Kpps),1 축제어
|
K4F-POPA
|
|
40
|
G4F-
|
펄스출력,2축제어
|
K4F-POPB
|
|
41
|
G4F-
|
열전대입력
|
온도센서7종류(K,J,E,T,B,R,S) 4채널
|
K4F-TC2A
|
|
42
|
G4F-
|
측온저항체입력
|
온도센서:Pt100,JPt100, 4채널
|
K4F-RD2A
|
|
43
|
G4F-
|
PDI제어
|
최대8루프제어
|
K4F-PIDA
|
|
44
|
G4F-
|
아날로그타이머
|
타이머8점
|
K4F-AT3A
|
|
45
|
G4F-
|
인터럽트입력
|
입력점수8점
|
K4F-INTA
|
|
46
|
G4L-
|
Fnet l/F모듈
|
Fnet l/F용, 1Mbps 베이스밴드,
|
K4F-FUEA
|
|
47
|
G4L-
|
Fnet 리모트l/F
|
Fnet리모트ㅣ/F용, 트위스트케이블용
|
K4F-RBEA
|
|
48
|
G4L-
|
컴퓨터링크모듈
|
RS-232C/RE-422: 각1채널
|
K4F-DUEA
|
|
49
|
G4L-
|
더미모듈
|
미사용 슬롯의방진용 모듈
|
K4F-DMMA
|
|
|
|
(7)
|
|
|
|
|
|
